MariMag HTG是一種現代海洋水平橫向梯度儀，在Overhauser效應下運行，旨在在淺水和深水中進行地球物理，巖土工程和勘探工作。該設備允許使用兩個獨立的傳感器高精度測量磁場梯度。
一、簡介
MariMag HTG是一種現代海洋水平橫向梯度儀，在Overhauser效應下運行，旨在在淺水和深水中進行地球物理，巖土工程和勘探工作。該設備允許使用兩個獨立的傳感器高精度測量磁場梯度。每個梯度計吊艙都可以用作單獨的拖曳磁力計。

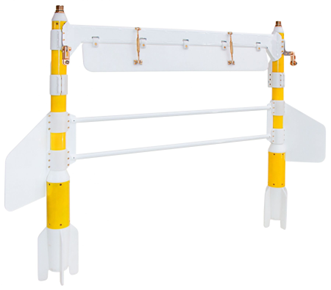

梯度計由兩個磁力計吊艙、一個 Y 型電纜和一個帶有尾翼和橫向穩定器的鋁制框架組成。模塊化而堅固的設計使梯度儀易于攜帶，并且在水中阻力低。即使使用較短的牽引電纜，前翼子板也能輕松將梯度計的深度調整到所需的深度。 內置壓力傳感器、數字羅盤和加速度計允許實時計算吊艙位置，而可選的高度計則提供海床上距離的牽引深度。
二、主要特點：
無需基站即可工作
使用橫向或縱向梯度儀可以實時考慮磁場的變化，這與使用基站的標準水磁測量相比，在基站中，僅在對來自磁力計和磁基站的數據進行后處理時才考慮變化。
管理和數據采集軟件

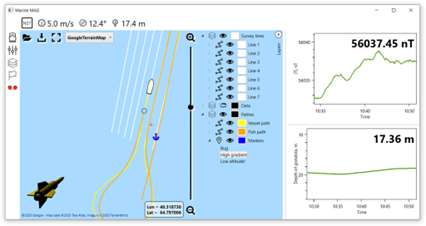

該軟件設置設備配置和測量參數，顯示模量或磁場梯度的值，在測量過程中控制設備的操作，并實時可視化其空間位置。此外，它還選擇應該使用哪種 GNSS – 內部或外部。
測量設計模塊創建了一個觀測網絡，可以選擇下載KML格式的剖面圖或手動下載剖面圖，規劃船舶到給定剖面的路線并沿其導航，放置標記和控制點注釋?zhuān)约跋螺d和可視化KML格式的地圖，作為光柵Google圖像或衛星圖像。

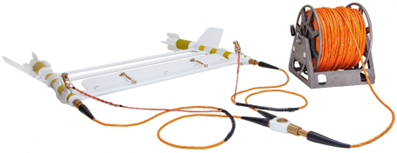

電纜、卷筒和絞車我們考慮了不同的使用場景，并開發了用于水磁測量的沉降電纜、用于近地表水磁測量的浮動電纜以及用于拖曳磁力計或梯度計的鋼纜。 為了方便設備使用，我們提供帶滑環的卷軸、帶滑環和電力驅動的絞盤、帶滑環的高速甲板絞盤、電力驅動、電纜層和電纜計數器。
三、使用領域：
MariMag 磁力計 – 2 個
重量 – 2 件
橫向框架 – 1 個
Y 型電纜 – 1 個
內置 GNSS 的記錄儀 – 1 個
帶充電器的電源 – 1 個
電源線 – 1 個
100 ÷ 240 VAC 電源 – 1 個
可連接以太網 – 1 個
甲板電纜 （70m） – 1 個
數據采集、可視化和控制軟件 – 1 臺
運輸/存儲箱 – 1 件
MariMag HTG是一種現代海洋水平橫向梯度儀，在Overhauser效應下運行，旨在在淺水和深水中進行地球物理，巖土工程和勘探工作。該設備允許使用兩個獨立的傳感器高精度測量磁場梯度。每個梯度計吊艙都可以用作單獨的拖曳磁力計。
梯度計由兩個磁力計吊艙、一個 Y 型電纜和一個帶有尾翼和橫向穩定器的鋁制框架組成。模塊化而堅固的設計使梯度儀易于攜帶，并且在水中阻力低。即使使用較短的牽引電纜，前翼子板也能輕松將梯度計的深度調整到所需的深度。 內置壓力傳感器、數字羅盤和加速度計允許實時計算吊艙位置，而可選的高度計則提供海床上距離的牽引深度。
二、主要特點：
•高靈敏度
•內置指南針、加速度計、檢漏儀、壓力和濕度傳感器
•可選高度計
•在錄音機或PC上收集數據
•浮動或沉沉電纜
MariMag HTG 中使用的 Overhauser 傳感器在運行過程中不需要定向，并且 10 年免維護。MariMag的模塊化原理使各種配置的拖曳式磁力計梯度計具有幾乎無限數量的傳感器變得容易。無需基站即可工作
使用橫向或縱向梯度儀可以實時考慮磁場的變化，這與使用基站的標準水磁測量相比，在基站中，僅在對來自磁力計和磁基站的數據進行后處理時才考慮變化。
管理和數據采集軟件
該軟件設置設備配置和測量參數，顯示模量或磁場梯度的值，在測量過程中控制設備的操作，并實時可視化其空間位置。此外，它還選擇應該使用哪種 GNSS – 內部或外部。
測量設計模塊創建了一個觀測網絡，可以選擇下載KML格式的剖面圖或手動下載剖面圖，規劃船舶到給定剖面的路線并沿其導航，放置標記和控制點注釋?zhuān)约跋螺d和可視化KML格式的地圖，作為光柵Google圖像或衛星圖像。
電纜、卷筒和絞車我們考慮了不同的使用場景，并開發了用于水磁測量的沉降電纜、用于近地表水磁測量的浮動電纜以及用于拖曳磁力計或梯度計的鋼纜。 為了方便設備使用，我們提供帶滑環的卷軸、帶滑環和電力驅動的絞盤、帶滑環的高速甲板絞盤、電力驅動、電纜層和電纜計數器。
三、使用領域：
•未爆彈藥檢測
•管道和電纜的檢測和檢查
•考古研究
•生態學研究
•工程勘測
MariMag HTG梯度儀包括MariMag 磁力計 – 2 個
重量 – 2 件
橫向框架 – 1 個
Y 型電纜 – 1 個
內置 GNSS 的記錄儀 – 1 個
帶充電器的電源 – 1 個
電源線 – 1 個
100 ÷ 240 VAC 電源 – 1 個
可連接以太網 – 1 個
甲板電纜 （70m） – 1 個
數據采集、可視化和控制軟件 – 1 臺
運輸/存儲箱 – 1 件
| 動態范圍 | 18 000 至 120 000 nT |
| 絕 對 精度 | 0.1nT |
| 傳感器靈敏度 | 0.01 Nt |
| 計數器靈敏度 | 0.001nT |
| 分辨率 | 0.001nT |
| 航向錯誤 | 0.1 nT （180°） |
| 梯度容差 | 30 000 nT/米 |
| 采樣率MAX | 5Hz |
| 接口 | 以太網 |
| 電源 | 12 ÷ 30 VDC 或 100 ÷ 240 VAC |
| 空氣中的重量 | 11 kg |
| 操作限制 | |
| 工作溫度 | -20 ÷ +60°攝氏度 |
| 儲存溫度 | -40 ÷ +70°攝氏度 |
| 海拔 | 3 000m |
| 深度 | 300、1 000 或 3 000 m |
| 牽引電纜 | |
| 斷裂強度 | 2 500 kg |
| 外徑 | 13 mm |
| 空氣中的重量 | 125 g/m |
| 水中重量 | 46 g/m |
| 浮動電纜 | |
| 斷裂強度 | 2 500kg |
| 外徑 | 20 mm |
| 空氣中的重量 | 250 g/m |
| 水中重量 | -20 g/m |
