TBM-801w盾構超前預報系統
更新時間：2024-07-09 14:43:10 字號：T|T
一、系統簡介盾構超前預報系統是利用地震反射成像法探測巖體中不均勻面的反射地震波從而進行超前探測；盾構超前采用盾構轉達激發和多點接收...
一、系統簡介
盾構超前預報系統是利用地震反射成像法探測巖體中不均勻面的反射地震波從而進行超前探測；盾構超前采用盾構轉達激發和多點接收的觀測方式，其檢波點和激發點呈均勻的平面空間分布，以便充分獲得空間場波信息，從而使前方不良地質現象的定位精度大大提高；盾構超前的數據處理關鍵技術之一是速度掃描和偏移成像，不需要走時，因此，對巖體中反射界面位置的確定、巖體波速和工程類別的劃分都有較高的精度，并具有較大的探測距離。直接利用盾構機震動作為震源，使用多個節點進行接收。
二、TBM-801w盾構超前預報系統特點和優勢
使用盾構機與巖壁產生的震動作為震源，不需要單獨震源；
不用外部電源，不需挖孔和爆破；
整個測試過程不需要停工，整個測試過程非常安全，快速檢測；

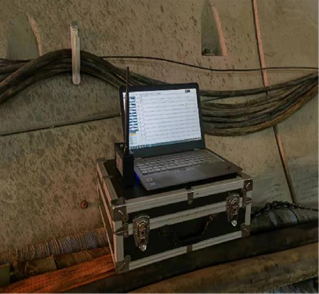

可以筆記本電腦作為采集終端，整個系統體積很小、重量輕，非常方便攜帶，在惡劣的施工現場使用非常方便；
無線盾構超前預報系統測試大幅提高了超前預報的效率和******度；
集成性好，減少潛在的干擾；
信號傳輸功能強，在隧道50%被擋住時，仍能有效工作；
以盾構刀盤為震源觸發，觸發器同步性好，有效、******、重復性好；
可安全應用于瓦斯隧道；
采用高靈敏度、高精度的加速度傳感器，結合公司自主研發的高精度無線高速采集系統，更快、更******的采集到全息的原始數據；
通過設置不同的觀察尺度，可以對隧道前方地質情況做總體結構分析成像，也可以對細節進行成像分析；
分析軟件使用簡單方便，用戶根據操作規程***可以生成分析結果；
結合多尺度功能，用戶不需太多關心具體分析過程，而是把精力投放到自己關心的***終結果上；
盾構超前預報技術和系統在國內有大量工程使用，其分析結果************得到了大量工程實踐的驗證。

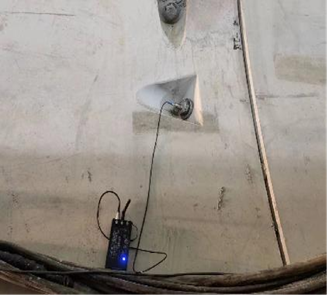

三、TBM-801w盾構超前預報系統傳感器和隧道壁的藕合
傳感器接收方向平行于隧道壁，朝隧道掘進方向 盾構機刀盤作為為振源

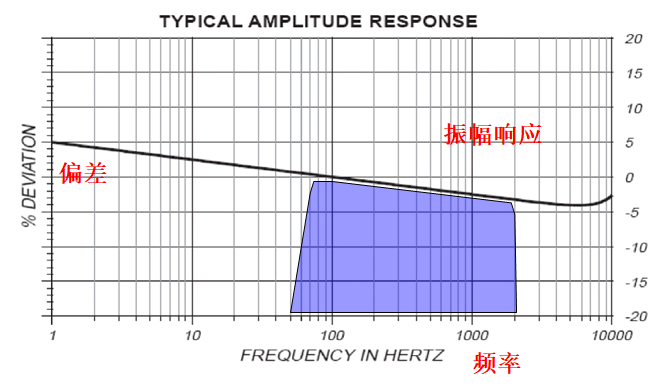

四、傳感器頻率響應曲線
傳感器特性
靈敏度 : ≤0.15uV
時窗范圍：200mS
數模轉換：24位AD
動態范圍: 136dBV
工作電壓: 24VDC/10mA
頻率范圍：0.3-8000Hz(±10%)
盾構超前預報系統是利用地震反射成像法探測巖體中不均勻面的反射地震波從而進行超前探測；盾構超前采用盾構轉達激發和多點接收的觀測方式，其檢波點和激發點呈均勻的平面空間分布，以便充分獲得空間場波信息，從而使前方不良地質現象的定位精度大大提高；盾構超前的數據處理關鍵技術之一是速度掃描和偏移成像，不需要走時，因此，對巖體中反射界面位置的確定、巖體波速和工程類別的劃分都有較高的精度，并具有較大的探測距離。直接利用盾構機震動作為震源，使用多個節點進行接收。
二、TBM-801w盾構超前預報系統特點和優勢
使用盾構機與巖壁產生的震動作為震源，不需要單獨震源；
不用外部電源，不需挖孔和爆破；
整個測試過程不需要停工，整個測試過程非常安全，快速檢測；
可以筆記本電腦作為采集終端，整個系統體積很小、重量輕，非常方便攜帶，在惡劣的施工現場使用非常方便；
無線盾構超前預報系統測試大幅提高了超前預報的效率和******度；
集成性好，減少潛在的干擾；
信號傳輸功能強，在隧道50%被擋住時，仍能有效工作；
以盾構刀盤為震源觸發，觸發器同步性好，有效、******、重復性好；
可安全應用于瓦斯隧道；
采用高靈敏度、高精度的加速度傳感器，結合公司自主研發的高精度無線高速采集系統，更快、更******的采集到全息的原始數據；
通過設置不同的觀察尺度，可以對隧道前方地質情況做總體結構分析成像，也可以對細節進行成像分析；
分析軟件使用簡單方便，用戶根據操作規程***可以生成分析結果；
結合多尺度功能，用戶不需太多關心具體分析過程，而是把精力投放到自己關心的***終結果上；
盾構超前預報技術和系統在國內有大量工程使用，其分析結果************得到了大量工程實踐的驗證。
三、TBM-801w盾構超前預報系統傳感器和隧道壁的藕合
傳感器接收方向平行于隧道壁，朝隧道掘進方向 盾構機刀盤作為為振源
四、傳感器頻率響應曲線
傳感器特性
靈敏度 : ≤0.15uV
時窗范圍：200mS
數模轉換：24位AD
動態范圍: 136dBV
工作電壓: 24VDC/10mA
頻率范圍：0.3-8000Hz(±10%)
