GER探地雷達
更新時間：2024-07-09 15:55:45 字號：T|T
GER-10是一款便攜式、智能化、高性能、全數字化探地雷達主機，具有易于攜帶、操作簡單、數據質量好，采集效率高等優點，廣泛應用于隧道、公路、水利、橋梁、市政、軍事和考古等領域。
GER-10便攜式地質雷達
一、GER-10便攜式地質雷達介紹 GER-10是一款便攜式、智能化、高性能、全數字化探地雷達主機，兼容GER全系列天線，支持大多數的GPS設備，基于Windows系統的全中文采集軟件穩定，符合現場操作人員的操作習慣，具有易于攜帶、操作簡單、數據質量好，采集效率高等優點，廣泛應用于隧道工程、公路工程、水利工程、橋梁工程、市政工程、軍事和考古等領域。

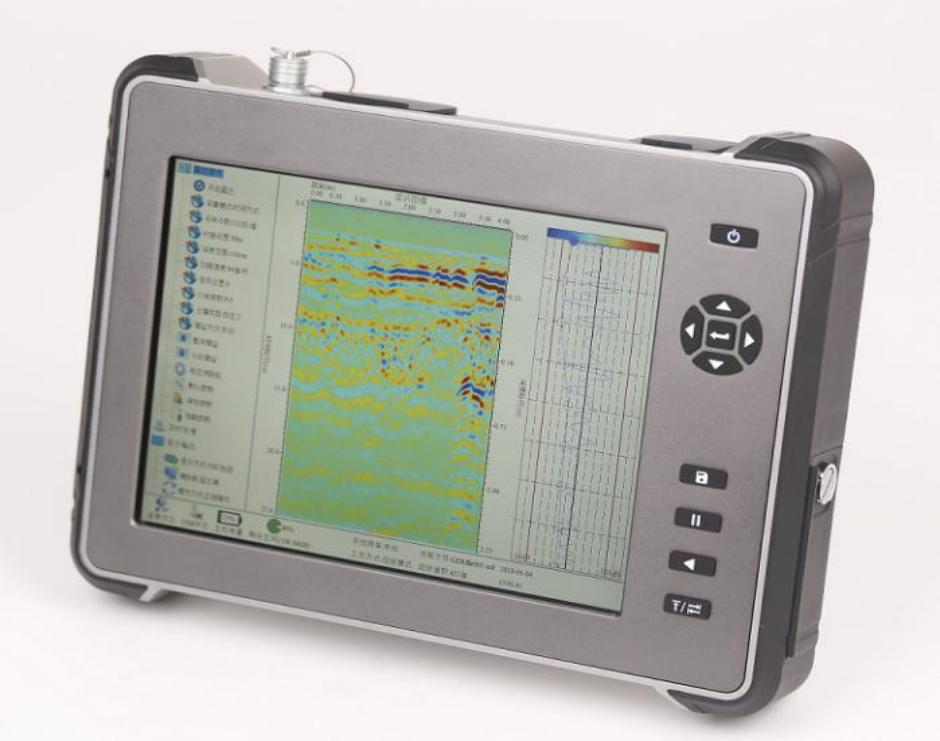

GER-10雷達主機
二、設備特點
1、智能化主機， 自動識別天線類型并配置雷達參數；
2、全中文操作界面和豐富的實時處理功能；
3、保存原始數據，具有還原現場數據功能；
4、支持外置GPS，為雷達數據增加地理坐標信息；
5、主機與天線間使用數字信號傳輸，抗干擾能力強，數據信噪比高。
6、一體化主機，無需再接筆記本等控制終端；
7、重量輕、體積小、工程化設計，更適合野外操作；
8、自動識別全系列天線， 自動設置雷達參數，無需用戶進行復雜設置；

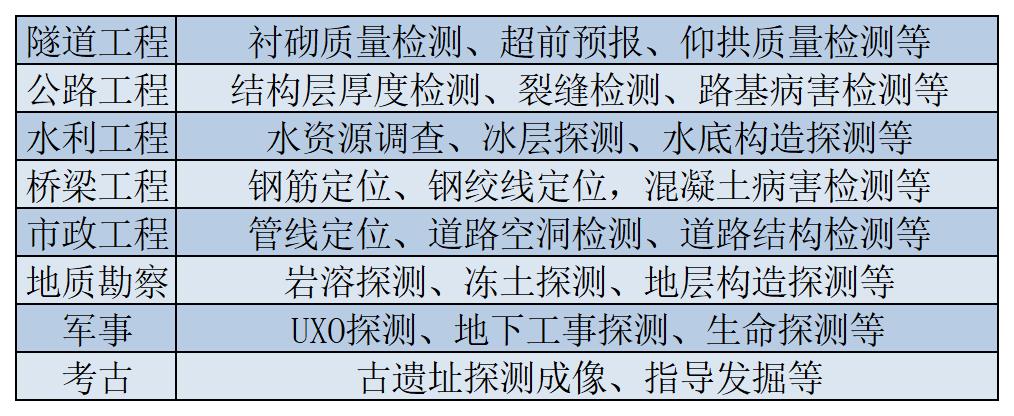

三、應用領域

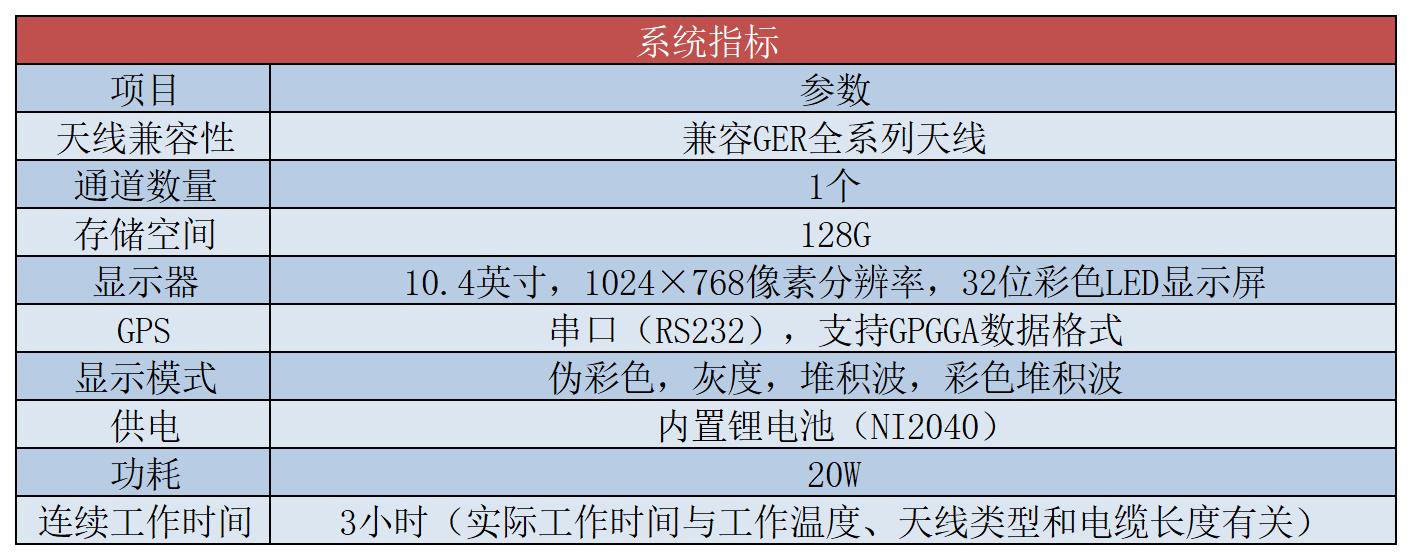

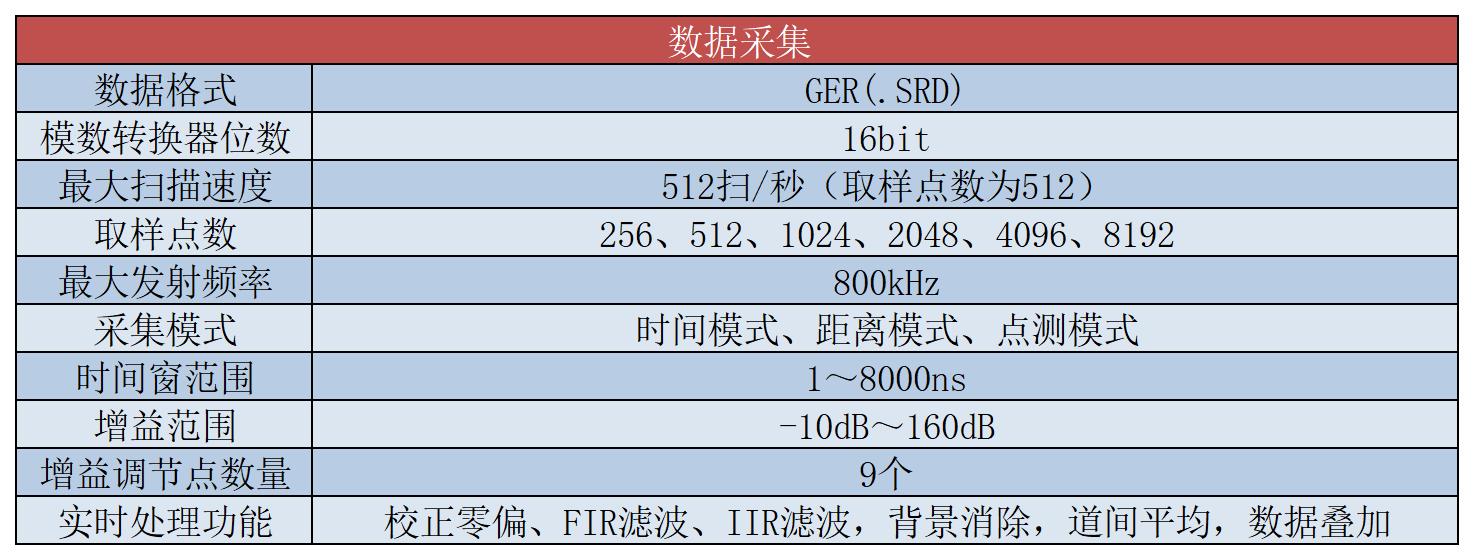

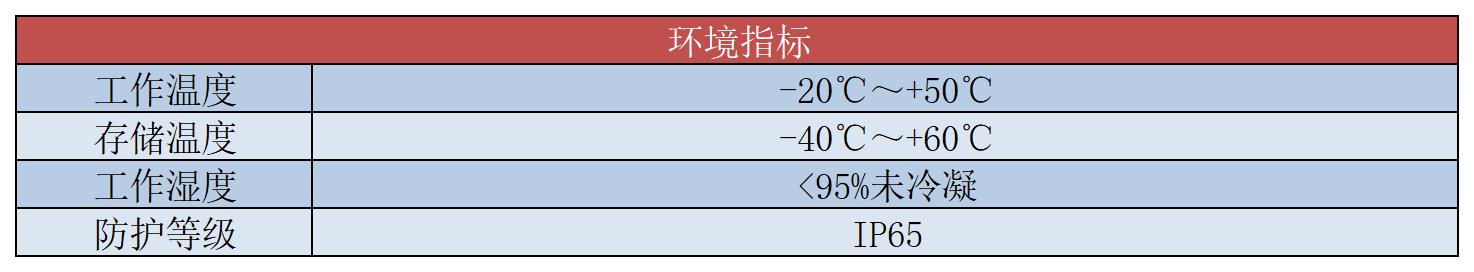

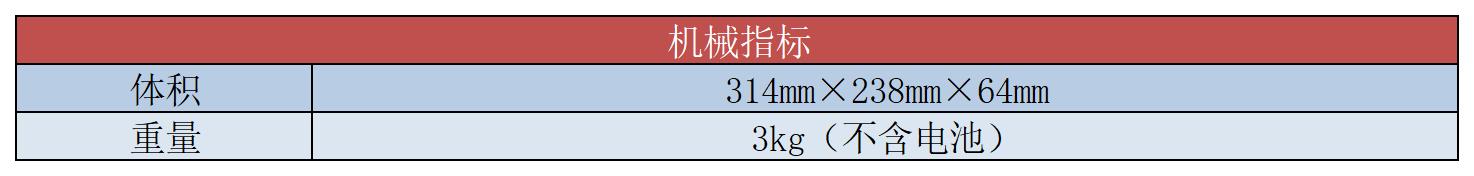

四、技術參數
GER系列天線

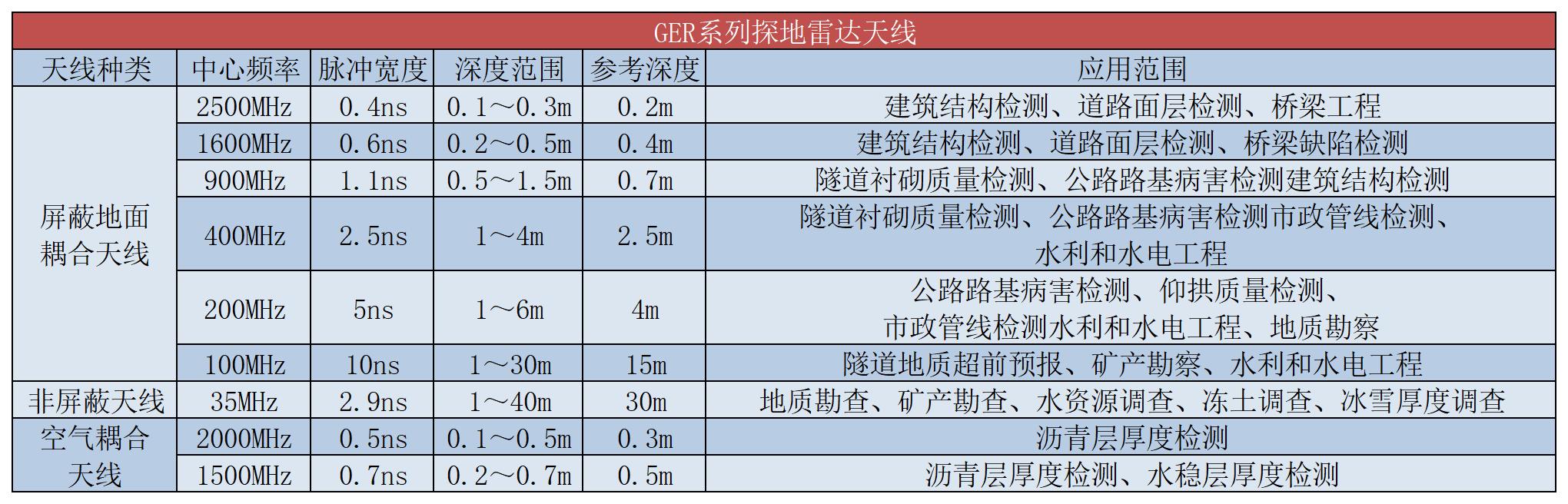

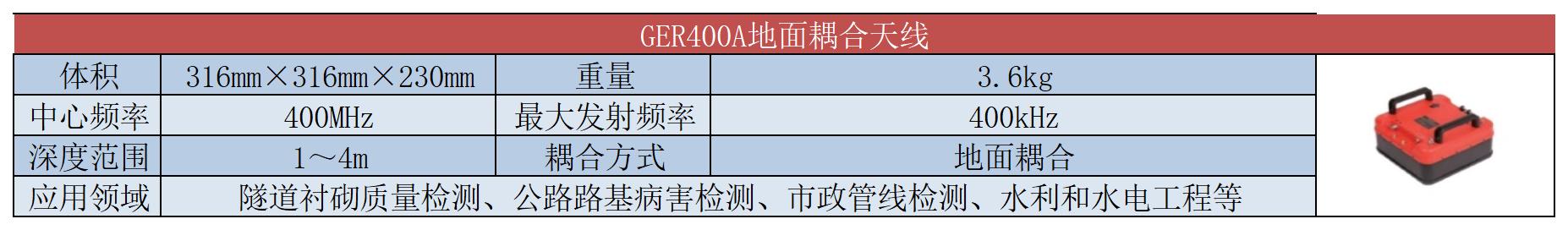

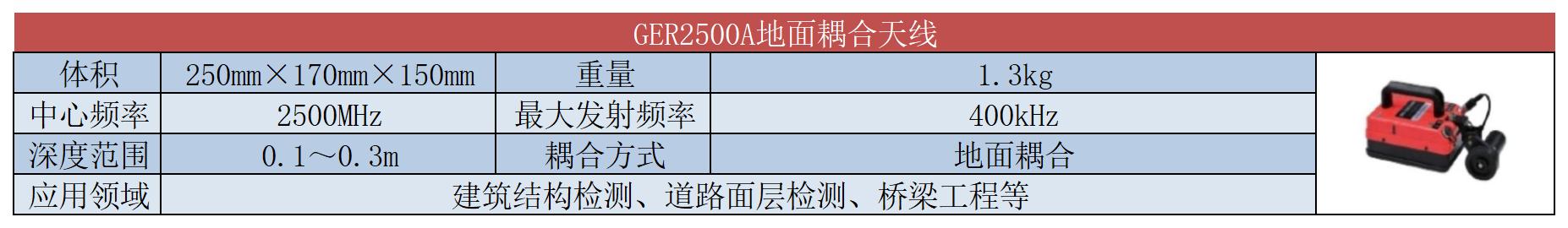

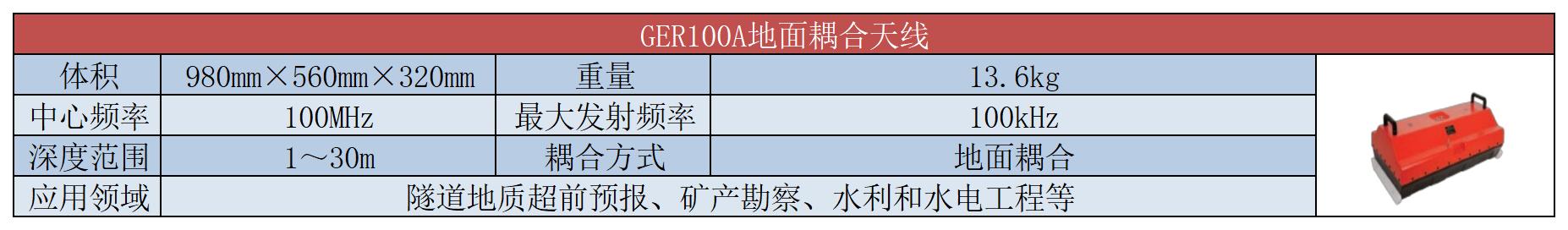

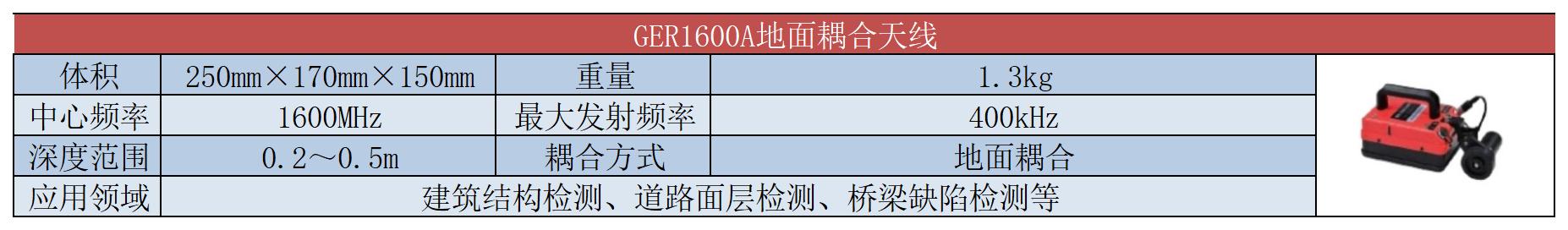

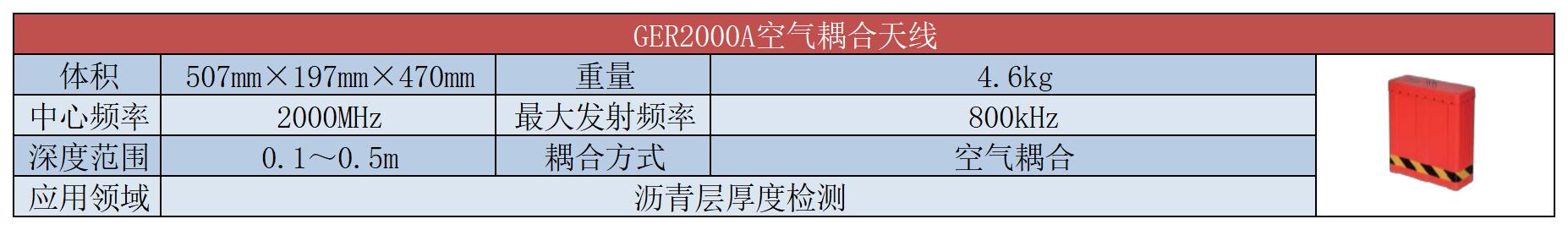

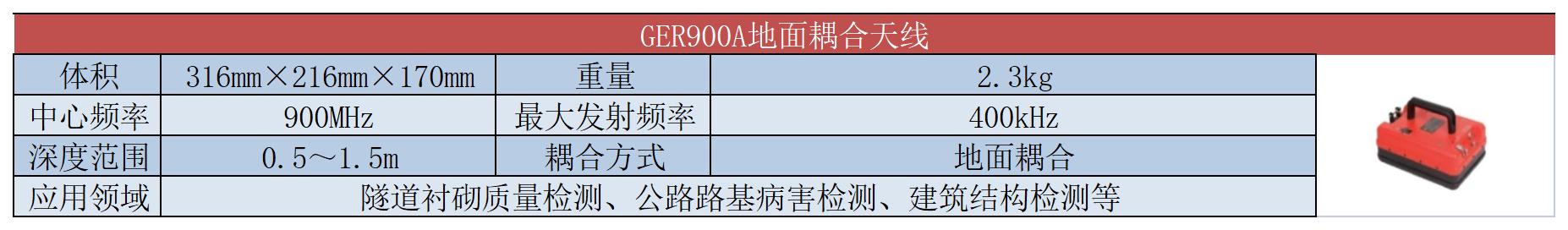

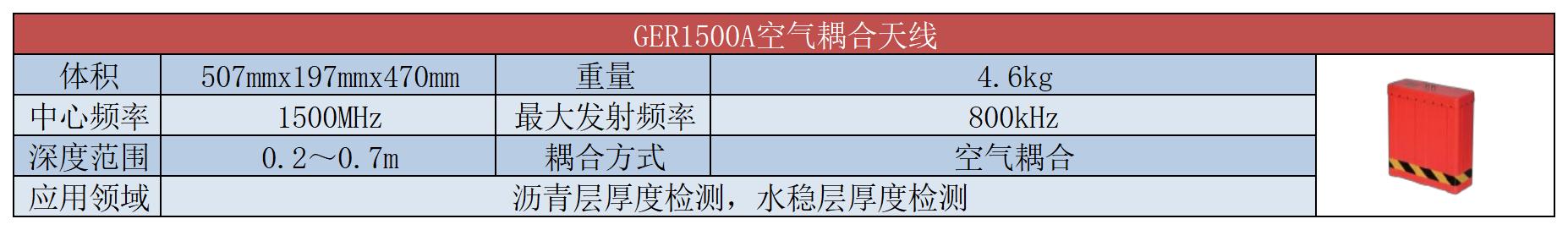

青島中電眾益智能科技發展有限公司GER系列天線種類多樣、功能齊全、覆蓋頻率范圍寬，中心頻率從35MHz~ 2500MHz，能夠滿足用戶在多種探測場景下 的不同需求，其具體參數如下：
GER2探地雷達數據處理與解釋軟件
一、總體介紹

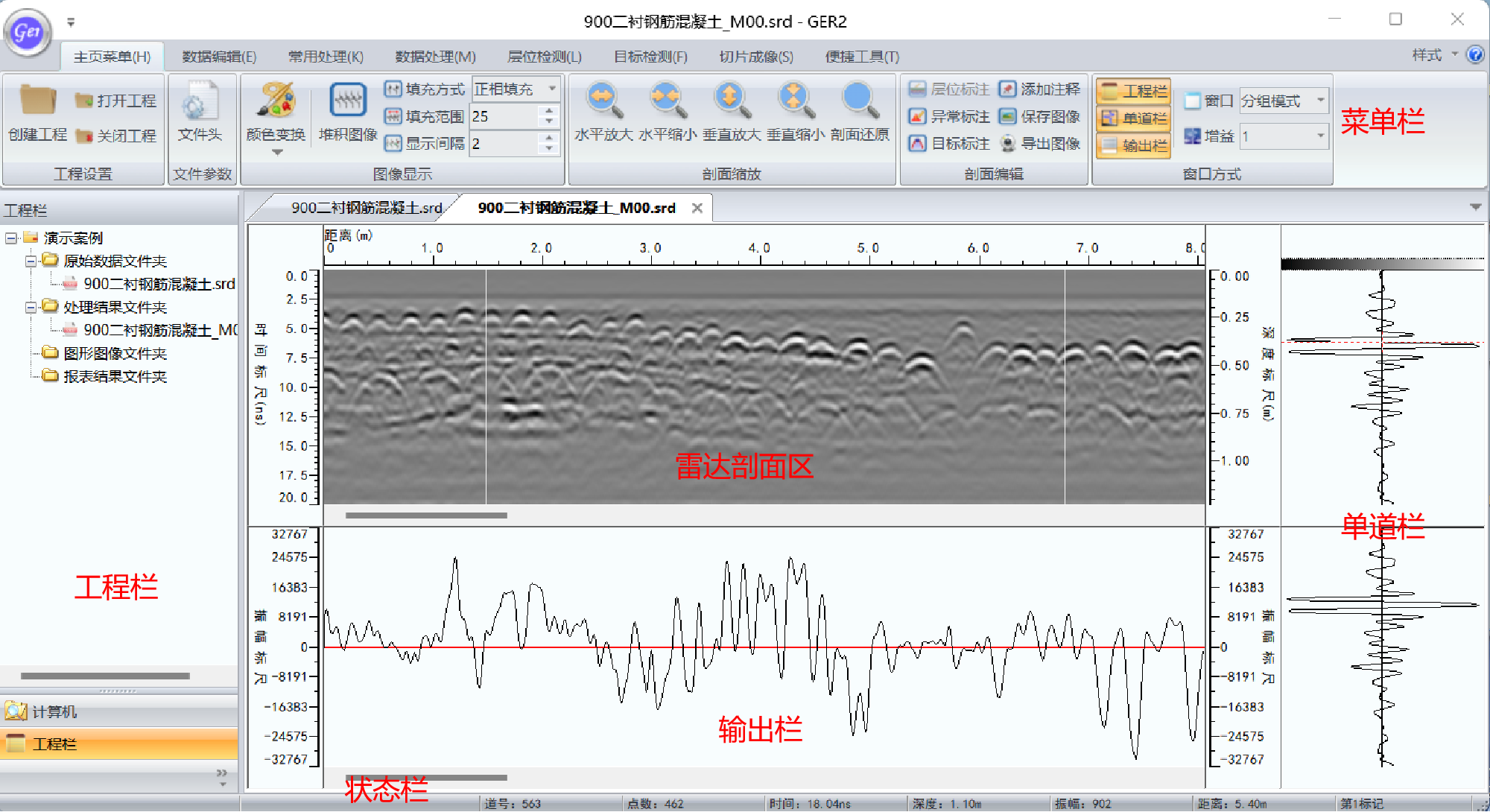

GER2是一款針對GER 系列通用探地雷達產品的綜合性數據處理軟件，能夠?qū)ER 系列產品采集的探地雷達數據以及國際上主流的其他格式的探地雷達數據進行數據轉換、數據加載、數據顯示、數據處理等操作，方便用戶發現雷達數據中的異常信息及生成后續的符合國家標準的報表文件，是GER探地雷達數據處理分析 的重要工具。軟件的整體界面如圖所示：
二、軟件功能

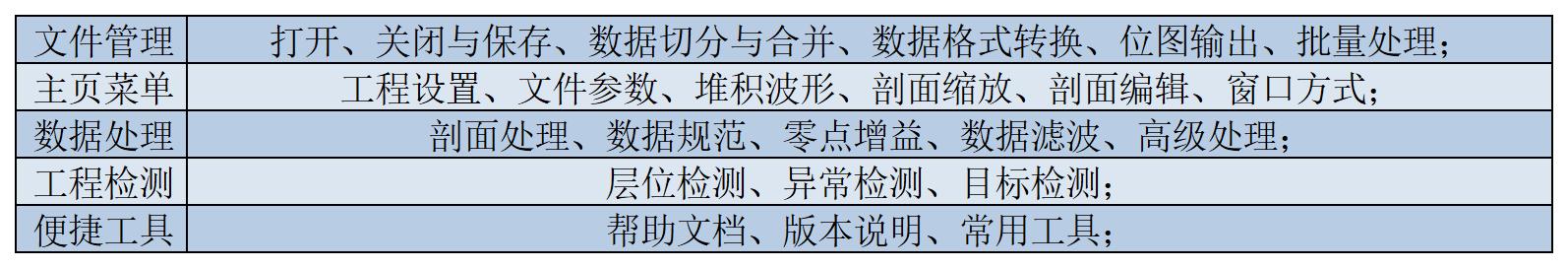

軟件分為“菜單欄”、“工程欄及資源管理器欄”、“雷達剖面區”、“振幅曲線、層厚曲線、異常分布圖輸出欄”、“單道 欄”和“狀態欄”六個顯示區域，通過查看各 區域的內容，來完成雷達數據的綜合分析。該軟件的主要功能如下：
三、軟件特點
1、全中文顯示界面，適合國人的操作習慣，簡單易學。
1、全中文顯示界面，適合國人的操作習慣，簡單易學。
2、對雷達數據采用工程文件管理，可把一次檢測的所有數據導入到指定工程，方便對本次檢測數據的管理、維護與查看，也可把多次檢測的相同位置的數據導入指定工程， 方便用戶對比該區域在不同時間的地質條件變化情況。數據顯示方式多樣化，提供偽彩圖、堆積圖 (包括彩色堆積波) 顯示，對地質勘探、超前預報、考古研究等低頻天 線采集的數據，彩色堆積波可以更好的呈現顯示效果。
3、具備絕大部分國際上通用的探地雷達數據處理方法，并針對不同層次的用戶提供簡易數據處理和批量數據處理功能，即使用戶對探地雷達不了解，經過簡單培訓也可輕松處理探地雷達數據。
4、多種檢測報表輸出功能，軟件提供層厚檢測、異常檢測和目標檢測功能，使用戶可以 方便的進行各種對象（層厚、異常和目標）的自動檢測和手動標注，并生成符合國家標準的檢測報表，方便用戶后續報告的編寫。
