FastSnap瞬變電磁系統
更新時間：2024-10-28 11:57:36 字號：T|T
俄羅斯SIGMA公司 FastSnap 瞬變電磁系統該系統是為淺層勘探而設計的，TEM法通常與MT-AMT 法結合使用。SGS-TEM Piket-32大功率瞬變電磁系統被設計用于深測應用。

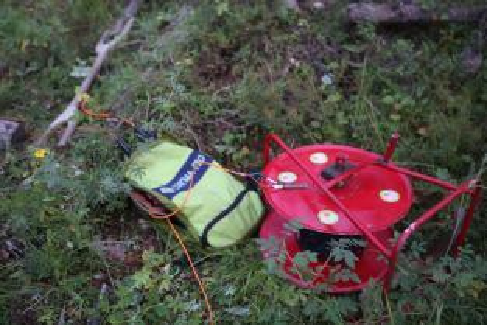

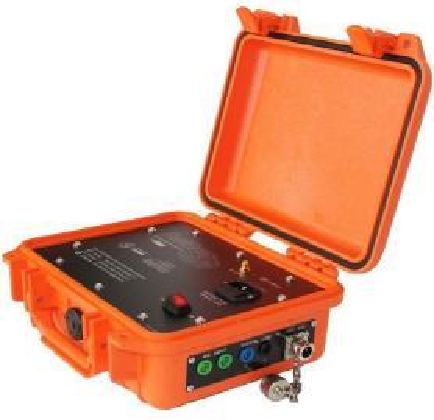

FastSnap 瞬變電磁系統
一、應用領域
-5米至500-600米深度的TEM測量
-勘探淡水和咸水地下水
-凍土監測
-巖土工程勘察
-工程地質調查
-礦產勘探
-石油勘探
-地質環境調查
二、發射機單元
二、發射機單元
-輸出功率：0.1–45A，≤2ω負載(TX環路)330V ，可達5A，帶接地線；
-阻尼電阻：一組可自動更換的內置阻尼電阻，范圍從OFF到2000ω，用于抑制TX環路中的 “振鈴 ”；
-電流選項：0.5、2、7、20、30、45A的非穩定電流可用于標準回路的模式(電流測量使用優于1%的準度)；
-附加電阻0.5ω可與負載串聯；
-開/關時間：20、40、100、200、500、1000毫秒；
-電流與暫停的比率：1:1，3:1，無暫停；
-同步精度：GPS(90ns)或有線(500ns)；
-關斷時間(斜坡)：25米TX環路為1–2μs，100米環路為2.5–5μs。
三、接收機單元

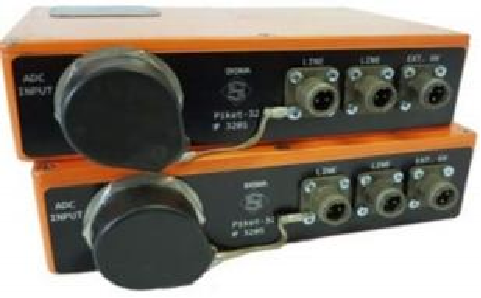

SGS-TEM大功率瞬變電磁儀
-快速采樣ADC：25(14位)、100(16位)、800(19位)ns、6.4(22位)μs；
-標準模數轉換器(24位)：256，2048μs；
-增益：可達280的預定義增益集；
-分辨率：2倍ADC:14位(快速)和24位(標準)；
-內部硬件求和用于將14位ADC的分辨率提升至22位；
-Gps：12通道內置Gps接收器；
-同步精度：GPS(90ns)或電纜(500ns)；
-窗口(門)：每條軌跡多達14500個樣本，記錄時間為25ns-3s。后處理中分配的時間門(用戶定義)。
SGS-TEM大功率瞬變電磁儀
一、應用領域
-2D區域電阻率勘測
-2D |3D綜合石油勘探
-井位的鉆前評估
-石油和天然氣田的時移(4D)監測
二、接收機單元
-多達64個遙測頻道
-多達64個遙測頻道
-25μs至20ms采樣速率
-可達20000次計數
-25μs至230s記錄時間范圍
-輸入端有兩個開關通道
-對稱輸入
-ΔΣ32位ADC確保高精度測量
-1—512可編程增益放大器(PGA)，精度達到0.3%
-高達290 dB的全設計動態范圍：192 dB ADC 、54 dB PGA和46 dB-200а電流開關
-任何傳感器類型:多匝線圈、感應傳感器或接 地線
-通過全球定位系統/GLONASS系統(10-6s)或外部進行同步

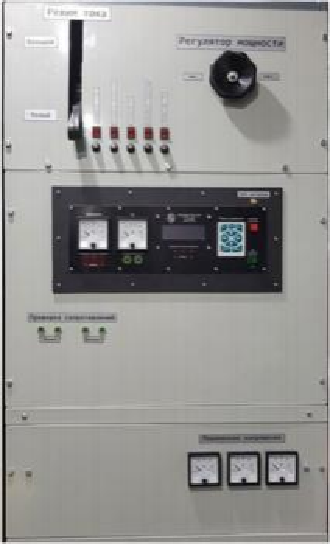

三、SGS-CTU300電流調節器
-由帶整流器的220 -380 V三相發電機組供電(脈沖系數1-1.5%)；
-12至600 V輸入和輸出電壓，DC電流；
-300A電流，******到≤1%；
-全球定位系統/GLONASS同步系統(誤差≤5*10-7s)；
-用戶指定的信號序列:500毫秒，1 … 32秒；
-用戶指定的脈沖/暫停比率從1:9到9:1；
-發射器電流關閉時間，500m×500m環路:40 A時為250；
-內置或PC控制；
-用于處理中脈沖計數的電流波形數字化；
-TEM記錄程序的自動控制選項(根據預設參數自動讀取)；
